产品名称：医用级呼吸机

依据标准：YY0505-2012

EMC问题要点：

辐射发射：主要辐射发射来源于主控板的LAYOUT设计不符合EMC设计规范，从而引起共模发射。

静放电放：呼吸机金属接触部件实施ESD接触放电（±6KV）和面膜开关、塑料旋扭实施ESD空气放电（±8KV）时，指示灯灭、复位重新、死机、面膜按键失效等故障状态。经分析：当静电瞬态强大的尖峰脉冲电流，这种电流中包含丰富的高频成分，当其进入金属部件后，会产生两种传播路径：空间感应干扰（在高频时，设备电缆和印制板的走线回路会成形接收天线）和线路传导干扰（显示屏线、有源器件的I/O等），导致呼吸机故障频现。

EMC整改结果展示：

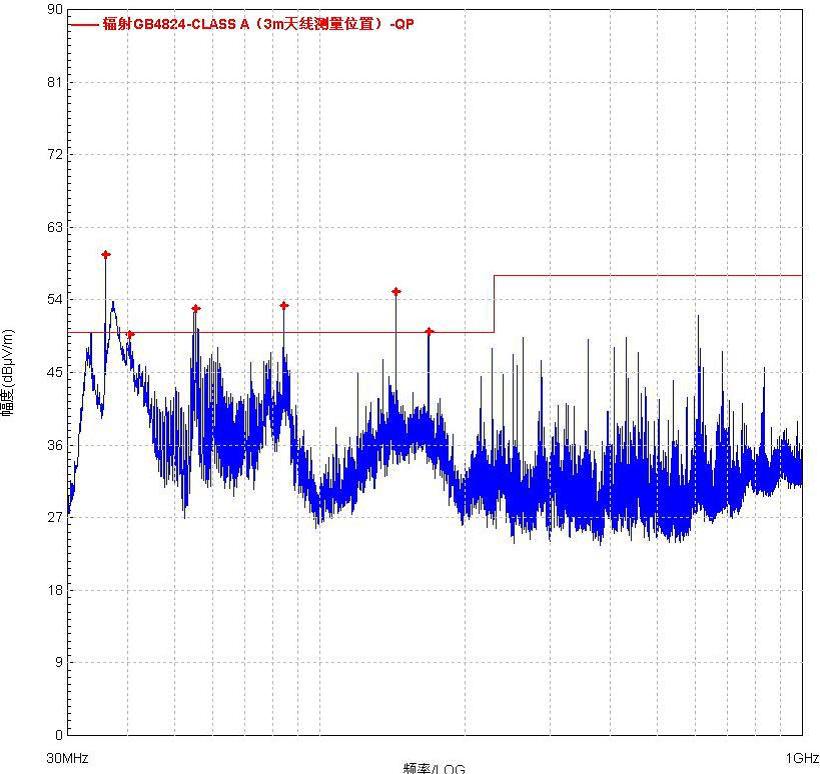

某吸机辐射发射（整改前）

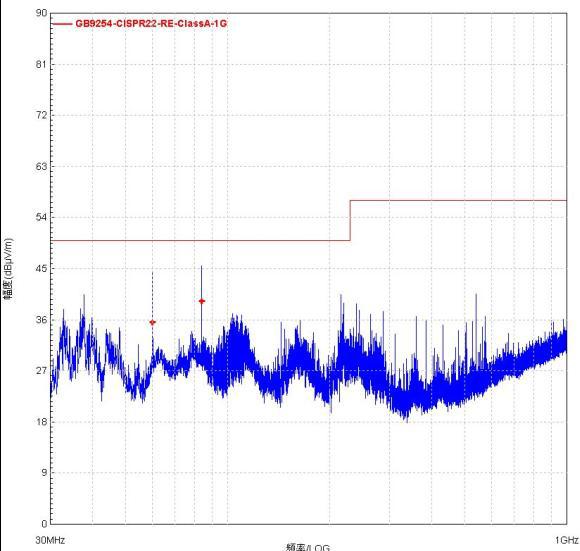

某吸机辐射发射（整改后）
