一、行业类别：医疗器械

二、电磁兼容标准：YY0505-2012、GB9706.4

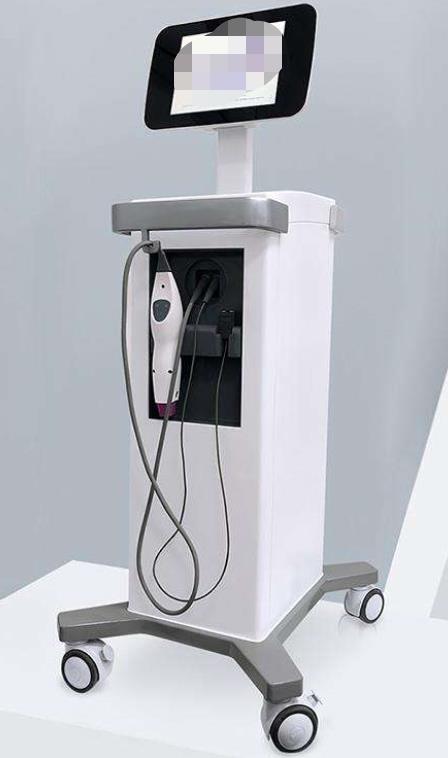

三、产品名称：射频治疗仪

四、EMC电磁兼容问题要点：

射频治疗仪产品在实施电磁兼容项目时，产品在辐射发射（依据GB9706.4专标要求待机状态）、浪涌和电快速脉冲群等三项电磁兼容测试结果不符项YY0505-2012测试要求。

辐射发射：在31MHz、38 MHz、58 MHz、174 MHz等频率段不符合CLASS A限值要求。

脉冲群：产品在实施脉冲群干扰时，显示屏闪烁。

浪涌：产品在实施浪涌时，射频输出功率受影响。

五、电磁兼容评估与分析

在对产品实施脉冲群、浪涌等抗扰度测试，易导致显示屏CLK的电平信号呈高低电平状态，因而出现闪屏或黑屏现象。浪涌泄放电流干扰射频反馈信号或功率调节信号，从而导致功率异常。

辐射发射：主要存在31MHz、38 MHz、58 MHz、174 MHz等频率段超标，主要是直流电源输出线、射频线等相关互连线缆形成天线效应，导致辐射发射在上述频段超标。

六、EMC电磁兼容整改方案

1、DETECTION信号两端加RC滤波；

2、在RXD2\TXD2串5欧电阻，对GND加102电容；

3、R83\R78的0欧电阻换成10欧；

4、12V对GND加102+104, 即在C52的基础上加102电容；

5、在AC输入端与隔离变压器之间串一个电源滤波器。

6、射频信号与控制信号做好隔离，切勿相互并行。

七、电磁兼容整改测试结果对比

辐射发射整改前

辐射发射整改后
